सिंगल-मोड फाइबर ऑप्टिक पैच कॉर्ड को समझना

पृष्ठभूमि की जानकारी

    ऑप्टिकल फाइबर प्रकाश किरणों के संचारण के लिए एक अच्छा और लचीला माध्यम है। हाई-स्पीड नेटवर्क विकास की प्रक्रिया में, ऑप्टिकल फाइबर का व्यापक रूप से फाइबर ऑप्टिक संचार के क्षेत्र में इसकी तेज संचरण दर और बड़ी संचरण क्षमता के आधार पर उपयोग किया जाता है। फाइबर पैच कॉर्ड, जिसे फाइबर ऑप्टिक कनेक्टर के रूप में भी जाना जाता है, का उपयोग ऑप्टिकल सिग्नल के उत्सर्जन, संचारण और प्राप्त करने के लिए किया जाता है, और ऑप्टिकल ट्रांसमिशन में सबसे व्यापक रूप से उपयोग किए जाने वाले ट्रांसमिशन मीडिया में से एक है। फाइबर ऑप्टिक पैच कॉर्ड का केंद्र क्वार्ट्ज ग्लास से बना फाइबर ऑप्टिक कोर है, जो क्षति से सुरक्षात्मक फिल्म के रूप में केवलर की एक परत से घिरा हुआ है, और फिर इन्सुलेट गुणों को मजबूत करने के लिए बाहर एक प्लास्टिक बाहरी जैकेट है। फाइबर में ऑप्टिकल वेव ट्रांसमिशन के विभिन्न रूपों के अनुसार, फाइबर ऑप्टिक पैच डोरियों को सिंगल-मोड फाइबर और मल्टी-मोड फाइबर में विभाजित किया जा सकता है।

एकल-मोड फाइबर की संरचनात्मक विशेषताएं

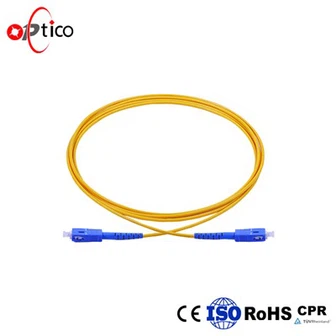

सिंगल-मोड फाइबर को आम तौर पर नीले रंग के कनेक्टर और सुरक्षात्मक आस्तीन के साथ पीले रंग में दर्शाया जाता है। मल्टी-मोड फाइबर की तुलना में, सिंगल-मोड फाइबर में 8μm से 10μm का एक छोटा कोर व्यास होता है, जो ऑप्टिकल ऊर्जा की बर्बादी को रोकता है।

सिंगल-मोड फाइबर के फायदे

①लंबी संचरण दूरी: एकल-मोड फाइबर उनके कम क्षीणन के कारण लंबी दूरी पर डेटा संचरण का समर्थन कर सकता है। उदाहरण के लिए, मल्टी-मोड फाइबर में आमतौर पर कई सौ मीटर की अधिकतम संचरण दूरी होती है, जबकि सिंगल-मोड फाइबर 100 किमी से अधिक तक पहुंच सकता है।

②उच्च बैंडविड्थ क्षमता: सिंगल-मोड फाइबर मल्टी-मोड फाइबर की तुलना में उच्च बैंडविड्थ प्रदान कर सकता है, जिससे हाई-स्पीड डेटा ट्रांसमिशन सक्षम होता है।

③कोई इंटर-मोड फैलाव नहीं: सिंगल-मोड फाइबर केवल प्रकाश के एक मोड को प्रसारित करता है, इसलिए कनेक्टर में ऑप्टिकल ऊर्जा हानि से प्रभावी ढंग से बचने के लिए कोई इंटर-मोड फैलाव नहीं होता है।

उच्च संचरण दर: इंटर-मोड फैलाव, मोड शोर और कुछ अन्य प्रभावों की अनुपस्थिति के कारण, सिंगल-मोड फाइबर ऑप्टिक पैच कॉर्ड हस्तक्षेप के लिए प्रतिरोधी हैं और उच्च दर पर और अधिक स्थिर गुणवत्ता के साथ सिग्नल प्रसारित कर सकते हैं।

सिंगल-मोड फाइबर के नुकसान

①कपलिंग अधिक कठिन है: क्योंकि सिंगल-मोड फाइबर का कोर व्यास छोटा होता है, मल्टी-मोड फाइबर की तुलना में सिंगल-मोड फाइबर में युगल प्रकाश करना अधिक कठिन होता है।

②उत्पादन की उच्च लागत: प्रकाश स्रोत एक लेजर बीम है, और एक ऑप्टिकल ट्रांसीवर की आवश्यकता होती है, दोनों ही बहुत अधिक महंगे हार्डवेयर उपकरण हैं। इसलिए सिंगल-मोड फाइबर का उपयोग करने की लागत मल्टी-मोड फाइबर की तुलना में अधिक होगी।

③अधिक मांग वाली तकनीक: सिंगल-मोड फाइबर का निर्माण और प्रबंधन मल्टी-मोड फाइबर की तुलना में अधिक कठिन है।

④ उच्च स्थापना आवश्यकताएँ: स्थापना वातावरण की आवश्यकताएं अपेक्षाकृत अधिक हैं। एक बार अनुचित तरीके से स्थापित होने के बाद, यह इंटरफ़ेस आवश्यकताओं को पूरा नहीं करेगा, इसलिए स्थापना के दौरान विशेष ध्यान देने की आवश्यकता है।

सिंगल-मोड फाइबर की एप्लिकेशन रेंज

सिंगल-मोड फाइबर या मल्टी-मोड फाइबर चुनते समय हमें वास्तविक संचरण दूरी और लागत दोनों को ध्यान में रखना चाहिए। सिंगल-मोड फाइबर केवल इंटर-मोड फैलाव के साथ प्रकाश के एक मोड को प्रसारित कर सकता है, जो लंबी दूरी की संचार के लिए उपयुक्त है। जबकि बहु-मोड फाइबर प्रकाश संकेत के कई तरीकों को प्रसारित कर सकता है लेकिन बड़े अंतर-मोड फैलाव के साथ। यदि संचरण दूरी 550 मीटर से अधिक नहीं है, तो मल्टी-मोड फाइबर का प्रदर्शन कम लागत पर सिंगल मोड फाइबर के समान होता है। कई हजार मीटर या उससे अधिक की दूरी के लिए सिंगल-मोड फाइबर सबसे अच्छा विकल्प है।
